راهنمای جامع در مورد نحوه نصب فلنج ها دستورالعمل های مرحله به مرحله برای نصب ایمن و کارآمد فلنج ها مؤلفه های اساسی در سیستم های لوله کشی صنعتی هستند.
ارتباطات ایمن بین لوله ها ، دریچه ها ، پمپ ها و سایر تجهیزات را فراهم می کنند. نصب فلنج ها برای عملکرد بدون نشت، حفظ یکپارچگی سیستم و جلوگیری از خطرات ایمنی در صنایعی مانند نفت و گاز ، فرآوری شیمیایی و تصفیه آب بسیار مهم است. این راهنما دستورالعمل های مفصلی را برای نصب صحیح فلنج ها ، با رعایت استانداردهای صنعت و بهترین شیوه ها ارائه می دهد.
مقدمه ای برای فلنج ها و اهمیت آنها
فلنج ها اتصالات دایره ای با سوراخ های پیچی منظم و مساوی برای اتصال اجزای لوله کشی هستند. آنها جداسازی آسان را برای اصلاح ، بازرسی یا اصلاح سیستم لوله کشی فراهم می کنند. فلنج ها در انواع ، مواد و رتبه بندی فشار متناسب با برنامه های مختلف هستند. نصب نادرست می تواند منجر به نشت ، آسیب تجهیزات یا خرابی های فاجعه بار شود. بنابراین، بر نیاز به دقت در طی فرآیند نصب تأکید می شود.
انواع فلنج ها و کاربردهای آنها
انتخاب نوع فلنج درست برای عملکرد سیستم بسیار مهم است:
فلنج گردن جوشی: برای سیستم های فشار قوی طراحی شده است. این فلنج ها دارای یک قطب tapred هستند که توزیع تنش را کاهش می دهند.
فلنج های لغزشی: با نصب آسان ، بر روی لوله ها و در جای خود جوش داده می شود. مناسب برای برنامه های کم فشار.
فلنج های رزوه ای: با لوله هایی که دارای نخ های خارجی هستند، استفاده می شود. نیاز به جوش را از بین می برد.
فلنج های کور: پایان سیستم های لوله کشی را برای آزمایش فشار یا گسترش آینده مهر و موم کنید.
فلنج های جوش سوکت: ایده آل برای لوله های با قطر کوچک و فشار بالا.
پشنهاد ما حتما مطالعه کنید : کاربردفلنج های گلودار کربن استیل
فلنج ها با رتبه بندی فشار (به عنوان مثال ، ANSI/ASME B16.5) و مواد (فولاد ضد زنگ ، فولاد کربن و غیره) طبقه بندی می شوند. همیشه سازگاری با نیازهای سیستم ، از جمله دما، فشار و نوع سیال را تقویت کنید.

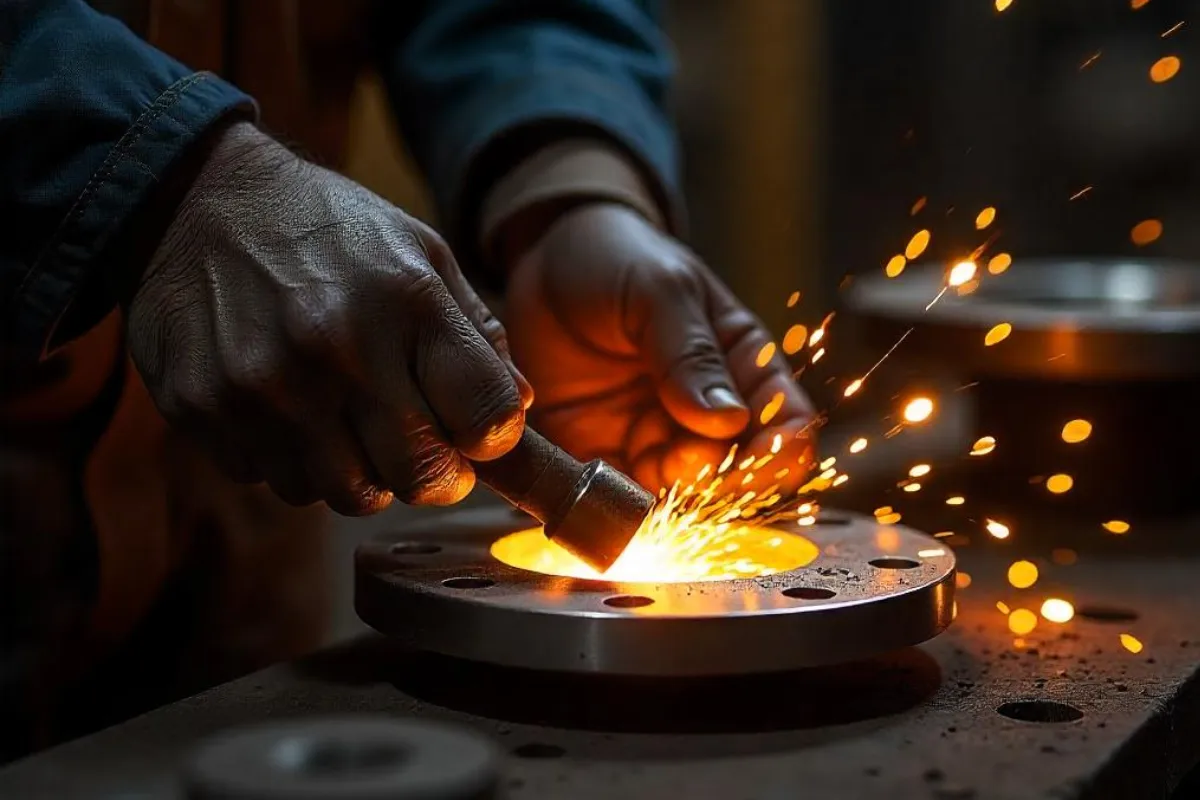

ابزار و مواد برای نصب فلنج
قبل از شروع ، ابزارها و مواد زیر را جمع کنید:
فلنج ، واشر ، پیچ و مهره
آچار گشتاور برای محکم کردن پیچ به طور دقیق
ابزارهای کالیبراسیون برای تنظیم کشش پیچ
– پین ها یا میله های تراز برای موقعیت یابی دقیق
– حلال ها و برس های سیم برای تهیه سطوح
– روان کننده ضد زنگ برای جلوگیری از خوردگی پیچ
تجهیزات محافظ شخصی (PPE) مانند دستکش ، عینک و کلاه ایمنی
مقدمات ایمنی
ایمنی را برای جلوگیری از تصادفات اولویت بندی کنید:
قبل از جداسازی سیستم ، سیستم را فشار داده و تخلیه کنید.
تجهیزات برای محافظت در برابر قرار گیری در معرض موادشیمیایی ، لبه های تیز و ذرات را بپوشید.
برای جلوگیری از فعالی تصادفی تجهیزات روشهای قفل/برچسب را پیروی کنید.
از تهویه کافی هنگام کار با حلال ها یا دودها اطمینان حاصل کنید.
فرآیند نصب فلنج مرحله به مرحله
آماده سازی و بازرسی
- بازرسی از مؤلفه ها : فلنگ ، پیچ و پیچ واشر را برای نقص هایی مانند ترک ، خوردگی یا پیچ و تاب بررسی کنید. قطعات آسیب دیده را بلافاصله جایگزین کنید.
- سطوح تمیز : با استفاده از یک برس، سیم یا حلال ، خاک ، زنگ زدگی و باقیمانده واشر قدیمی را بردارید. سطح فلنج باید صاف و عاری از خراش برای مهر و موم باشد.
- سازگاری را تأیید کنید : تأیید کنید که مواد فلنج و انواع واشر برای شرایط عملیاتی سیستم مناسب هستند.
تراز کردن فلنج ها
- فلنج موقعیت: سوراخ های پیچ هر دو فلنج را تراز کنید. برای حفظ فاصله و جلوگیری از لقی پین ها یا میله ها از پین های تراز استفاده کنید.
- بررسی موازی : سطح فلنج برای جلوگیری از فشار ناهموار بر روی واشر است. سوء استفاده می تواند منجر به نشت یا نارسایی پیچ شود.
- پشتیبانی از لوله ها: اگر فلنج ها نادرست هستند ، لوله ها را با استفاده از تکیه گاه های قابل تنظیم دوباره تنظیم کنید.
نصب واشر
- واشر را انتخاب کنید: جنس واشر (به عنوان مثال ، لاستیک ، گرافیت) را بر اساس دما، فشار و مقاومت در برابر شیمیایی انتخاب کنید.
- واشر را متمرکز کنید: واشر را بین فلنج ها قرار دهید. سپس، آن را به طور مساوی بدون آنکه فراتر از لبه های فلنج باشد قرار دارد.
پیچ کردن فلنج ها
- جاسازی پیچ ها: پیچ های دستی را برای نگه داری فلنج ها در جای خود قرار دهید. روان کننده را برای پیچ و مهره برای ایجاد فشار یکنواخت استفاده کنید.
- در یک الگوی متقابل محکم کنید: پیچ و مهره ها را در یک الگوی ستاره (30 ٪ ، 60 ٪ و 100 ٪ گشتاور مورد توصیه) محکم کنید تا فشار را به طور مساوی در سراسر واشر توزیع کنید.
- از آچار گشتاور استفاده کنید: مشخصات گشتاور تولیدی را دنبال کنید تا از کمبود یا بیش از حد محکم جلوگیری کنید. بیش از حد محکمی می تواند واشر را خرد کند یا فلنج را تغییر شکل کند.
اعمال گشتاور نهایی
- بازبینی پیچ ها: پس از 24-48 ساعت ، گشتاور پیچ ها را چک کنید. به عنوان مثال واشرها ممکن است با گذشت زمان فشرده شوند.
- روند را ثبت کنید: مقادیر گشتاور و جزئیات نصب را برای مرجع و تعمیر و نگهداری ضبط کنید.
بررسی و آزمایش پس از نصب
- بازرسی بصری: تأیید کنید که پیچ ها به طور مساوی محکم شده اند. همچنین واشر کاملاً نشسته است.
- آزمایش فشار : یک آزمایش هیدرواستاتیک (آب) یا پنوماتیک (هوا) انجام دهید تا نشت را بررسی کنید. به تدریج فشار را به حداکثر سطح عملکرد سیستم افزایش دهید.
- تشخیص نشت : برای شناسایی نشت ، یک محلول صابون را برای اتصالات فلنج یا استفاده از آشکارسازهای اولتراسونیک استفاده کنید.
شاید دوست داشته باشید بخوانید در مورد :انواع فلنجهای مورد استفاده در پالایشگاهها
اشتباهات نصب مشترک
استفاده مجدد از واشرهای قدیمی: واشرهای فشرده یا آسیب دیده نمی توانند یک مهر و موم مطمئن ایجاد کنند.
نادیده گیری گشتاور توصیه ای: تنش نابرابر پیچ ها منجر به نارسایی واشر می شود.
تراز ضعیف: فلنگ های نادرست باعث توزیع نامتوازن بار و نشت می شوند.
بهترین روش های تعمیر و نگهداری
برنامه های بازرسی منظم را برای خوردگی ، شلی پیچ یا سایش واشر برنامه ریزی کنید.
واشرها را در هنگام توقف سیستم برای جلوگیری از خرابی های غیر منتظره جایگزین کنید.
ابزارهای اندازه گیری تنش پیچ اولتراسونیک برای نظارت بر یکپارچگی پیچ.
نتیجه گیری
نصب صحیح فلنج برای ایمنی و بازدهی سیستم های لوله کشی بسیار مهم است. با پیروی از روشهای استاندارد ، استفاده از مواد با کیفیت بالا و رعایت مشخصات گشتاور ، می توانید نشت را به حداقل برسانید. طول عمر سیستم را افزایش دهید. همیشه ایمنی را در اولویت قرار دهید. از دستورالعملهای مهندسی سایت معتبر تدبیرآکام صنعت کمک بگیرید.
