فلنج (Flange) یکی از مهمترین و پرکاربردترین اجزای صنعتی است که برای اتصال قطعات مختلف در صنایع گوناگون به کار میرود. این قطعه که به صورت دیسکی طراحی میشود، در ایجاد اتصالات ایمن و قابل جدا شدن نقش مهمی دارد.
فلنجها عمدتاً در سیستمهای لولهکشی، مخازن و تجهیزات تحت فشار برای تسهیل نصب، تعمیر، جداسازی و نگهداری استفاده میشوند. اهمیت این قطعه در صنایع به قدری زیاد است که شناخت انواع و کاربردهای آن میتواند به افزایش بهرهوری و کاهش هزینهها کمک کند. در این مقاله، به بررسی جامع فلنج، انواع مختلف آن و کاربردهای متنوع آن میپردازیم.
فلنج چیست؟
فلنج، یک قطعه فلزی است که به صورت دایرهای، مربعی یا شکلهای خاص دیگر طراحی شده و برای اتصال دو قطعه مانند لولهها، شیرآلات، پمپها یا دیگر تجهیزات صنعتی به کار میرود. این قطعه با استفاده از پیچ و مهره به همراه یک واشر (Gasket) برای جلوگیری از نشت، بین دو سطح اتصال نصب میشود. فلنجها معمولاً از مواد مقاوم مانند فولاد، آلیاژهای خاص یا پلاستیک ساخته میشوند تا بتوانند در برابر فشار، دما و خوردگی مقاوم باشند.
ویژگیهای فلنج
- امکان جدا شدن و نصب مجدد
- مقاومت بالا در برابر فشار و دما
- تسهیل در تعمیر و نگهداری
- مناسب برای محیطهای صنعتی خورنده یا پرخطر
معرفی انواع فلنج

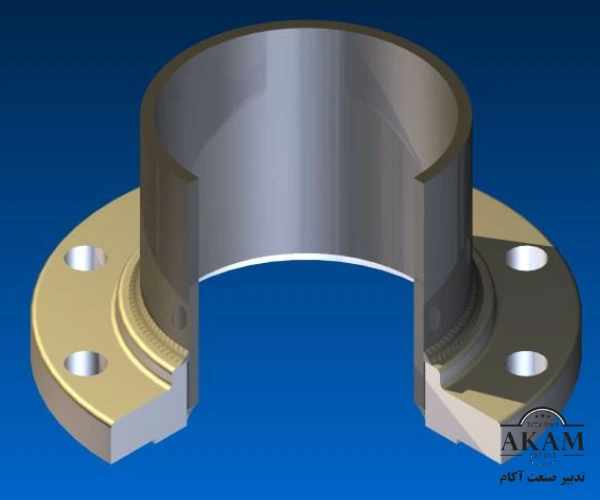

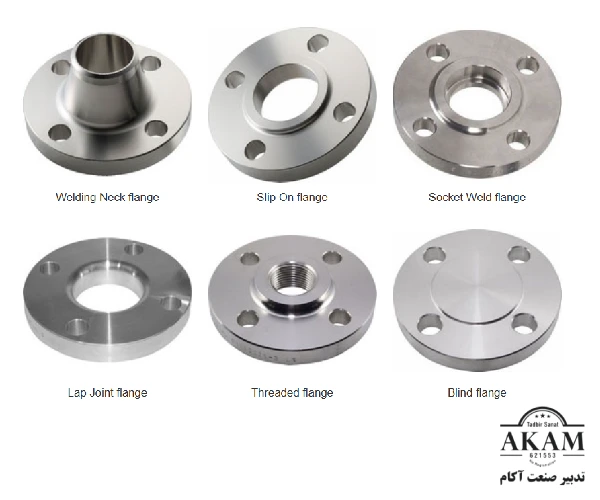

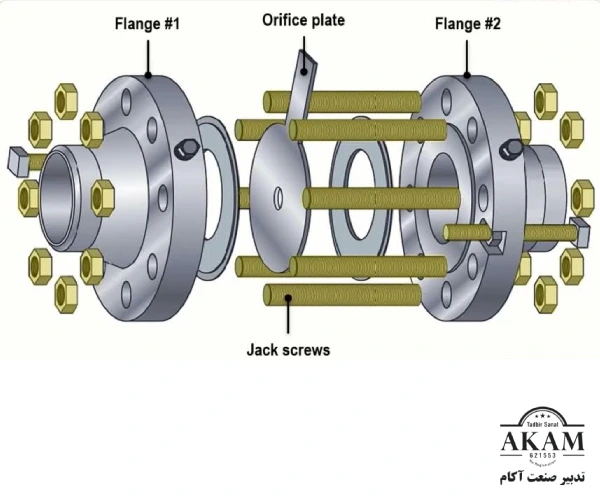

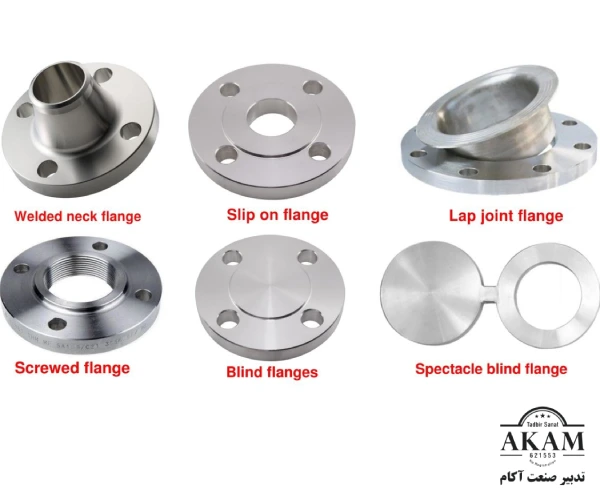

انواع فلنج بر اساس کاربرد
فلنجها با توجه به طراحی، کاربرد و نوع اتصال به دستههای مختلفی تقسیم میشوند. در ادامه به بررسی انواع رایج فلنج میپردازیم.

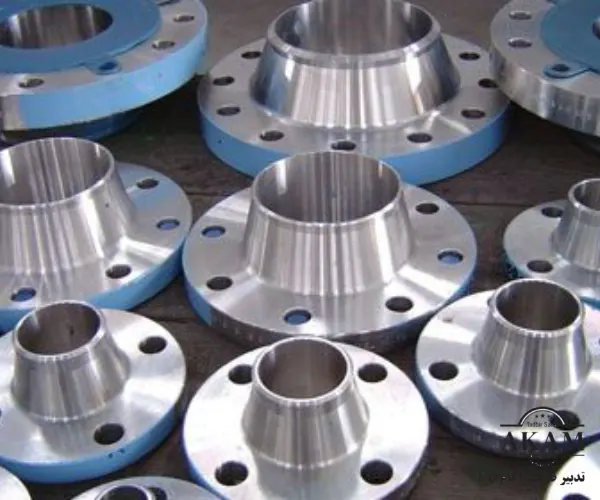

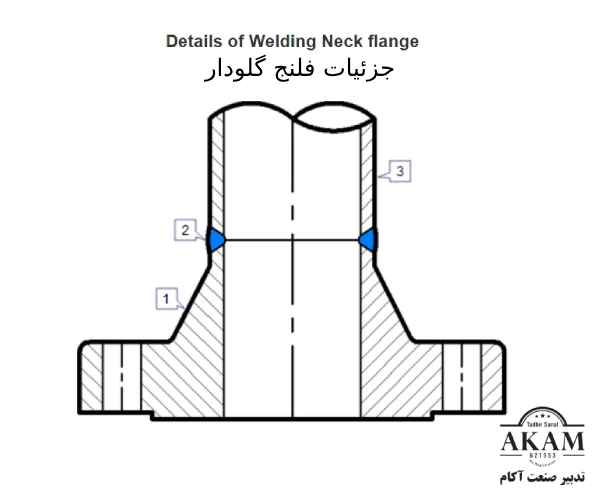

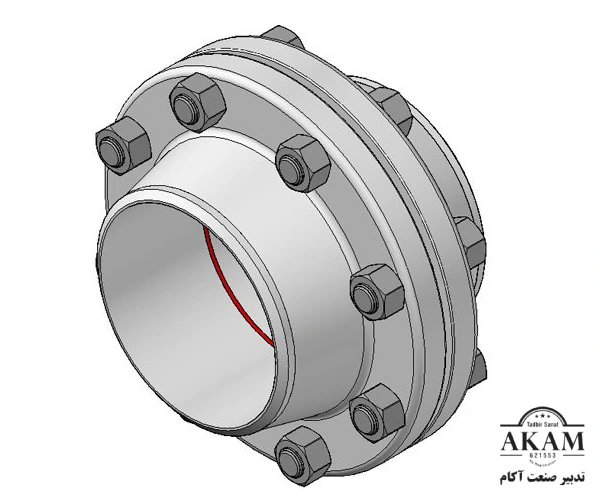

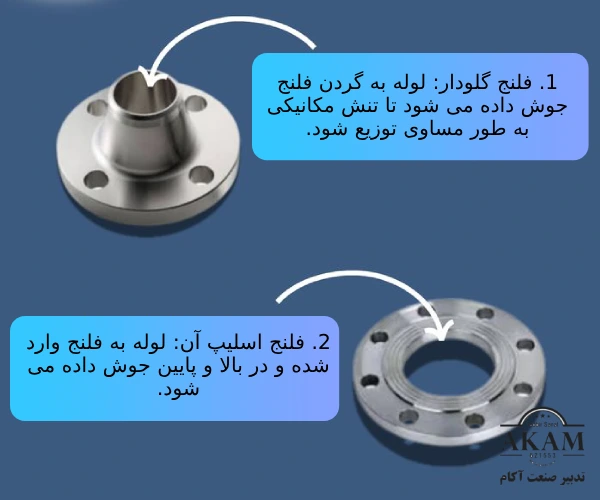

1. فلنج گلودار (Weld Neck Flange)
فلنج گلودار جوشی
این نوع فلنج دارای یک گردن مخروطی شکل است که به لوله جوش داده میشود. طراحی این گردن به گونهای است که تنشهای ناشی از فشار یا دما به طور یکنواخت توزیع میشود و از آسیب به لوله یا فلنج جلوگیری میکند. فلنج گلوداربه دلیل استحکام بالا، در سیستمهای فشار بالا و دمای زیاد استفاده میشود.

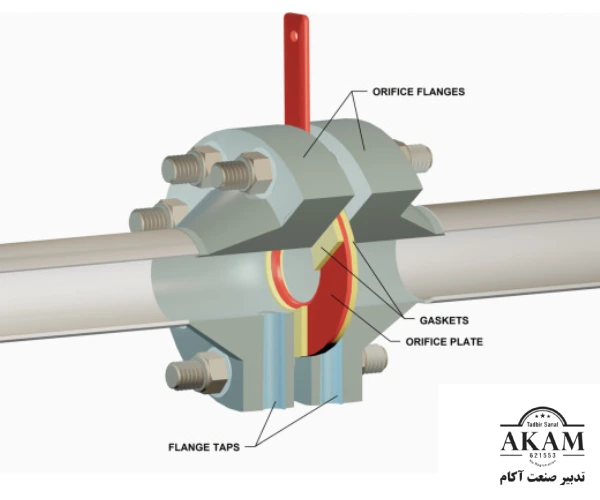

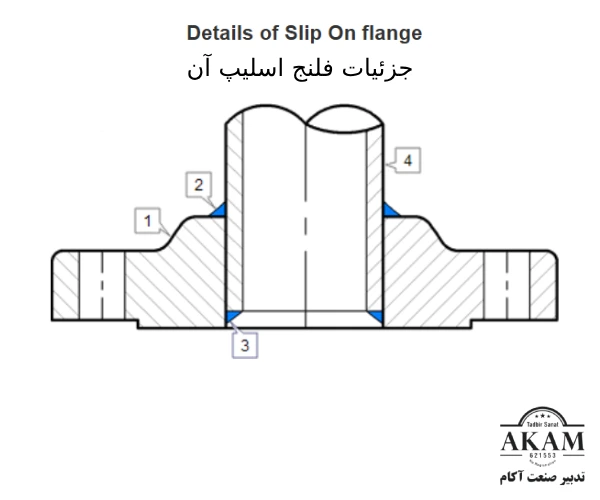

2. فلنج اسلیپآن یا لغزشی(Slip-On Flange)
فلنج لغزشی
این نوع فلنج روی لوله قرار گرفته و سپس از هر دو طرف جوش داده میشود. فلنج اسلیپآن نصب آسانی دارد و در کاربردهایی که فشار و دما کمتر است، مورد استفاده قرار میگیرد. هزینه این نوع فلنج نسبت به فلنج گلودار کمتر است و در صنایع مختلف محبوبیت بالایی دارد.

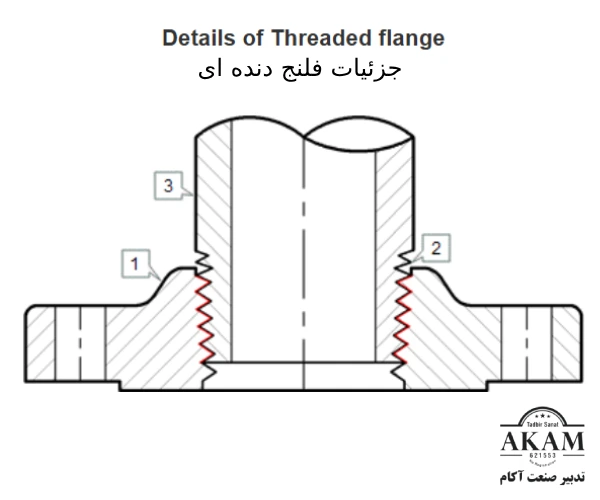

3. فلنج دندهای یا رزوهای (Threaded Flange)
در فلنج دندهای، اتصال با لوله از طریق رزوه انجام میشود و نیازی به جوشکاری ندارد. این نوع فلنج در سیستمهای فشار پایین و برای لولههایی با قطر کوچک کاربرد دارد. استفاده از فلنج دندهای زمانی مناسب است که جوشکاری دشوار یا غیرممکن باشد.

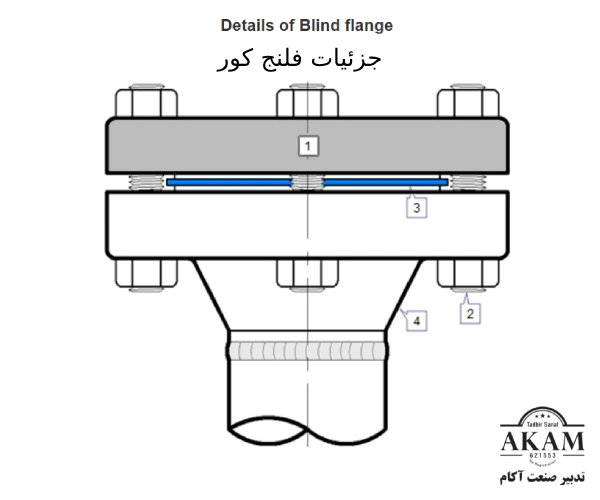

4. فلنج کور (Blind Flange)
این نوع فلنج به منظور مسدود کردن انتهای یک لوله یا شیر به کار میرود. فلنج کور هیچ سوراخی برای عبور سیال ندارد و به همین دلیل برای جداسازی و تعمیر قطعات خاصی از سیستم لولهکشی مناسب است.

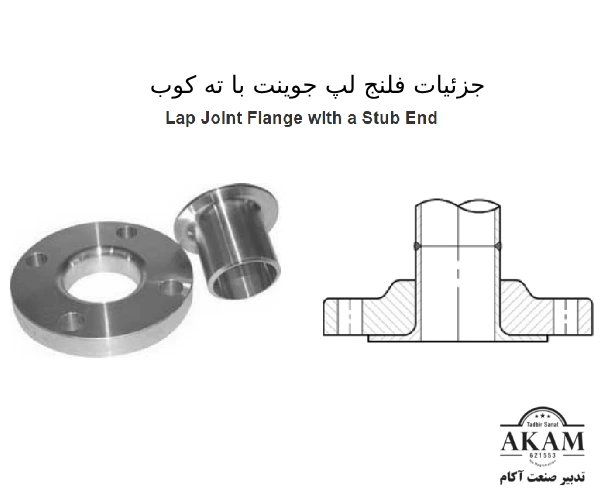

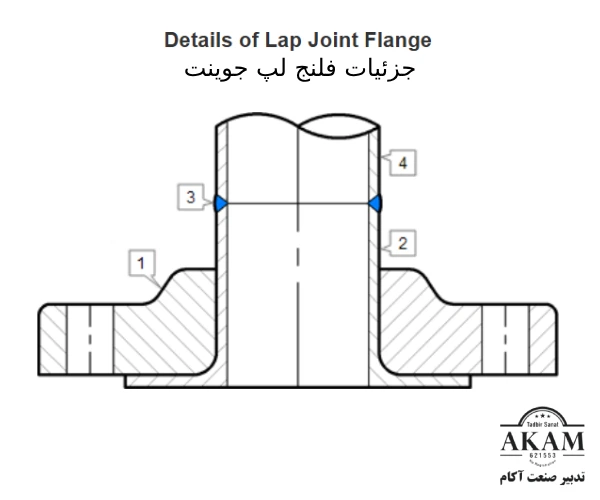

5. فلنج لپجوینت (Lap Joint Flange)
فلنج لپجوینت به همراه یک اسلیپ حلقهای (Stub End) استفاده میشود. این نوع فلنج برای سیستمهایی که نیاز به جداسازی مکرر دارند، بسیار مناسب است. فلنج لپجوینت به دلیل امکان چرخش آزاد، نصب و تنظیم آسانی دارد.

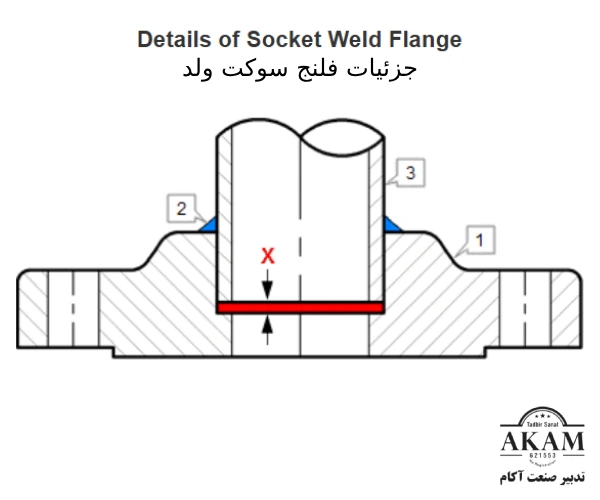

6. فلنج سوکت ولد یا جوشی (Socket Weld Flange)
در فلنج سوکت ولد، لوله داخل سوکت فلنج قرار گرفته و از بیرون جوش داده میشود. این نوع فلنج به دلیل استحکام بالا، در سیستمهای فشار بالا و دماهای پایین تا متوسط استفاده میشود.
انواع فلنج بر اساس جنس یا متریال:
1. فلنجهای فولادی یا کربن استیل (Carbon Steel Flange):
پایهایترین و پرکاربردترین نوع
فولاد کربنی یا کربن استیل، به دلیل استحکام بالا، قیمت مناسب و قابلیت جوشکاری آسان، پرکاربردترین جنس برای ساخت فلنجها است. این فلنجها در صنایع نفت، گاز، پتروشیمی، آب و فاضلاب و … به طور گسترده استفاده میشوند. با این حال، در محیطهای خورنده و با دمای بالا، ممکن است مقاومت کافی نداشته باشند.
2. فلنجهای استنلس استیل:
مقاومت در برابر خوردگی و حرارت
فلنجهای استیل ضد زنگ، به دلیل مقاومت بالا در برابر خوردگی، حرارت و مواد شیمیایی، در صنایع غذایی، دارویی، شیمیایی و دریایی کاربرد فراوانی دارند. این فلنجها در گریدهای مختلفی تولید میشوند که هر یک خواص و کاربردهای خاصی دارند.
3. فلنجهای آلیاژی:
مقاومت در برابر شرایط سخت
فلنجهای آلیاژی، از آلیاژهای مختلفی مانند نیکل، مس، آلومینیوم و … ساخته میشوند. این فلنجها، مقاومت بسیار بالایی در برابر دماهای بسیار بالا یا پایین، فشارهای شدید، خوردگی و سایش دارند. از این رو، در صنایع هوافضا، نیروگاهی و پتروشیمی، جایی که شرایط کاری بسیار سخت است، استفاده میشوند.
4. فلنجهای چدنی:
برای اتصالات کم فشار
فلنجهای چدنی، به دلیل چگالی بالا و مقاومت در برابر فشار، در اتصالات کم فشار و در سیستمهای آبرسانی استفاده میشوند. این فلنجها، قیمت مناسبی دارند اما در برابر ضربه و شوک حساس هستند.
5. فلنجهای مسی:
برای انتقال حرارت
فلنجهای مسی، به دلیل هدایت حرارتی بالا، در سیستمهای گرمایشی و سرمایشی استفاده میشوند. همچنین، از این فلنجها در صنایع شیمیایی برای انتقال سیالات خورنده استفاده میشود.
6. فلنجهای تیتانیومی:
سبک و مقاوم در برابر خوردگی
فلنجهای تیتانیومی، بسیار سبک و مقاوم در برابر خوردگی هستند. از این رو، در صنایع هوافضا، دریایی و پزشکی کاربرد دارند.
7. فلنج دابلکس (DUPLEX):
فلنج دابلکس ساخته شده از فولاد ضد زنگ دابلکس (ASTM A182 2205)، ترکیبی از استحکام بالا و مقاومت فوقالعاده در برابر خوردگی را ارائه میدهد. این فلنجها به دلیل ساختار دوگانه آستنیتی-فریتی، در صنایع مختلفی که نیاز به مقاومت در برابر محیطهای خورنده و فشارهای بالا دارند، مورد استفاده قرار میگیرند.
جهت مشاهده خرید و قیمت انواع فلنج کلیک کنید.
کاربرد فلنج در صنایع مختلف
فلنجها نقش کلیدی در اتصال و انسجام سیستمهای لولهکشی و تجهیزات صنعتی دارند. هر نوع فلنج با توجه به ویژگیها و قابلیتهای خاص خود، در کاربردهای مشخصی به کار گرفته میشود.
در صنایع نفت و گاز، فلنجها برای اتصال لولهها، شیرآلات و تجهیزات پالایشگاهی تحت فشار بالا استفاده میشوند. در این محیطها، مقاومت فلنج در برابر خوردگی و فشار بسیار اهمیت دارد.
پتروشیمی به دلیل ماهیت خورنده مواد شیمیایی نیاز به فلنجهایی با مقاومت بالا دارد. فلنجهای گلودار و کور در این صنعت بسیار پرکاربرد هستند.در نیروگاههای تولید برق، فلنجها برای اتصال تجهیزات تولید انرژی و سیستمهای خنککننده استفاده میشوند. فلنجها در این محیطها باید توانایی تحمل دماهای بسیار بالا را داشته باشند.
در صنایع دریایی، مانند کشتیسازی و سیستمهای دریایی، فلنجها باید در برابر آب دریا و شرایط خورنده محیطی مقاوم باشند. از آلیاژهای خاص برای ساخت فلنجهای مورد استفاده در این صنعت بهره گرفته میشود.در این صنایع، از فلنجهای بهداشتی استفاده میشود که سطح صافی دارند و از مواد غذایی یا دارویی در برابر آلودگی محافظت میکنند.
چگونگی انتخاب فلنج مناسب
انتخاب فلنج مناسب برای هر کاربرد، از اهمیت ویژهای برخوردار است و نیازمند بررسی عوامل مختلفی است:
- فشار کاری: فلنج باید قادر به تحمل فشار کاری سیستم باشد.
- دمای کاری: جنس و طراحی فلنج باید با دمای محیط و سیال سازگار باشد.
- نوع سیال: سیالات خورنده یا سمی نیازمند فلنجهایی با جنس خاص هستند.
- نحوه اتصال: نوع فلنج بر اساس روش اتصال (جوشی، دندهای یا…) تعیین میشود.
- محیط کاری: فلنجهای مقاوم در برابر خوردگی در محیطهای دریایی یا شیمیایی استفاده میشوند.
مزایا و معایب فلنج
مزایای فلنج ها
- امکان جدا کردن قطعات برای تعمیر و نگهداری
- سهولت در نصب و تنظیم
- مقاومت بالا در برابر فشار و دما
- تنوع در انواع و کاربردها
معایب فلنج ها
- هزینه نسبتاً بالا در مقایسه با اتصالات جوشی
- امکان نشت در صورت استفاده از واشر نامناسب
- نیاز به فضای بیشتر برای نصب و نگهداری
نتیجهگیری
فلنجها اجزای حیاتی در بسیاری از صنایع به شمار میروند و با توجه به نوع و کاربرد، نقشی کلیدی در عملکرد سیستمهای صنعتی دارند. از اتصالات مقاوم در برابر فشار و دما گرفته تا جداسازی آسان قطعات، فلنجها راهحلی ایمن و اقتصادی برای رفع نیازهای صنعتی ارائه میدهند.
انتخاب نوع مناسب فلنج، میتواند تأثیر مستقیمی بر ایمنی، کارایی و عمر مفید سیستم داشته باشد. با توجه به اهمیت فلنج در صنایع مختلف، آگاهی از انواع، کاربردها و نکات انتخاب آن برای مهندسان و کاربران حرفهای ضروری است.
